| 品牌：浦浪 | 型号：XBD1.8/5-50TSWA | 材质：铸铁 |
| 驱动方式：电动 | 泵轴位置：卧式 | 叶轮吸入方式：单吸式 |
| 流量：5（L/S） m3/h | 压力：0.18（MPa） Mpa | 转速：1450（r/min） |
| 功率：2.2kw（w） | 必需汽蚀余量：3.2 | 重量：100（kg） kg |
| 效率：65（%） | 叶轮结构：封闭式 | 叶轮数目：2 |

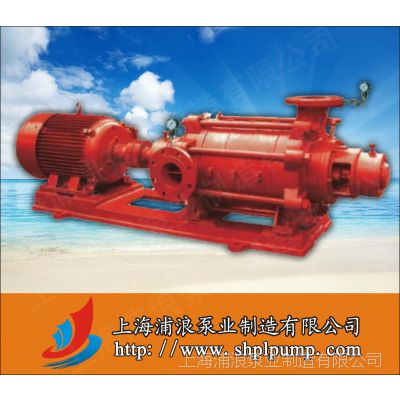

TSWA卧式多级消防泵用途：
主要用于高层建筑消防恒压供水等。
TSWA卧式多级消防泵使用条件：
1、适合于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
2、介质温度：-15℃~80℃；
3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
TSWA卧式多级消防泵结构说明：
1、本型泵为单级多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
6、泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
TSWA卧式多级消防泵性能参数：
型号 | 转速 | 流量 | 出口压力 | 电机功率 | 效率 | 必需汽蚀余量 |
r/min | (L/S) | Pd(MPa) | (kw) | % | m | |
XBD1.8/5-50TSWA | 1450 | 5 | 0.18 | 2.2 | 65 | 3.2 |
XBD2.7/5-50TSWA | 0.27 | 3 | ||||
XBD3.6/5-50TSWA | 0.36 | 4 | ||||
XBD4.5/5-50TSWA | 0.45 | 5.5 | ||||
XBD5.4/5-50TSWA | 0.54 | 5.5 | ||||
XBD6.3/5-50TSWA | 0.63 | 7.5 | ||||
XBD7.2/5-50TSWA | 0.72 | 7.5 | ||||
XBD8.1/5-50TSWA | 0.81 | 7.5 | ||||
XBD2.3/10-75TSWA | 1450 | 10 | 0.23 | 5.5 | 68 | 3.0 |
XBD3.4/10-75TSWA | 0.34 | 7.5 | ||||
XBD4.6/10-75TSWA | 0.46 | 11 | ||||
XBD5.5/10-75TSWA | 0.55 | 11 | ||||
XBD6.9/10-75TSWA | 0.69 | 15 | ||||
XBD8.0/10-75TSWA | 0.8 | 15 | ||||
XBD9.2/10-75TSWA | 0.92 | 18.5 | ||||
XBD10.3/10-75TSWA | 1.03 | 18.5 | ||||
XBD2.9/20-100TSWA | 1450 | 20 | 0.29 | 11 | 72 | 3.5 |
XBD4.3/20-100TSWA | 0.43 | 15 | ||||
XBD5.8/20-100TSWA | 0.58 | 22 | ||||
XBD7.2/20-100TSWA | 0.72 | 30 | ||||
XBD8.6/20-100TSWA | 0.86 | 30 | ||||
XBD10.1/20-100TSWA | 1.01 | 37 | ||||
XBD11.5/20-100TSWA | 1.15 | 45 | ||||
XBD13.0/20-100TSWA | 1.3 | 45 | ||||
型号 | 转速 | 流量 | 出口压力 | 电机功率 | 效率 | 必需汽蚀余量 |
r/min | (L/S) | Pd(MPa) | (kw) | % | m | |
XBD4.2/25-125TSWA | 1450 | 25 | 0.42 | 22 | 73 | 3.5 |
XBD6.3/25-125TSWA | 0.63 | 30 | ||||
XBD8.4/25-125TSWA | 0.84 | 45 | ||||
XBD10.5/25-125TSWA | 1.05 | 55 | ||||
XBD12.6/25-125TSWA | 1.26 | 75 | ||||
XBD14.7/25-125TSWA | 1.47 | 75 | ||||
XBD16.8/25-125TSWA | 1.68 | 90 | ||||
XBD18.9/25-125TSWA | 1.89 | 90 | ||||
XBD5.8/45-150TSWA | 1450 | 45 | 0.58 | 45 | 76 | 3.0 |
XBD8.7/45-150TSWA | 0.87 | 75 | ||||
XBD11.6/45-150TSWA | 1.16 | 90 | ||||
XBD14.5/45-150TSWA | 1.45 | 110 | ||||
XBD17.4/45-150TSWA | 1.74 | 132 | ||||
XBD20.3/45-150TSWA | 2.03 | 155 | ||||
XBD23.2/45-150TSWA | 2.32 | 180 | ||||
XBD26.1/45-150TSWA | 2.61 | 180 |
